Capítulo 3.3
Unión protectora de vallas de protección
Los riesgos eléctricos que plantean los resguardos rara vez se tienen en cuenta, pero son reales. La mayoría de los resguardos, y en particular las vallas y barandillas de protección, están hechos de material conductor de electricidad, malla de acero o aluminio y postes. Por lo tanto, pueden absorber la tensión eléctrica y conducirla. Una persona que toque una pieza que se ha vuelto eléctrica puede sufrir lesiones graves o incluso morir, dependiendo de la tensión y la corriente que circule.
¿Cómo puede una valla de protección volverse activa?
Hay muchas razones, tres de las cuales son importantes y deben considerarse durante la evaluación de riesgos:
- Partes activas de la máquina
La maquinaria rodeada por una valla de protección puede estar cargada eléctricamente de forma distinta a la propia valla. Si una persona tocase tanto la superficie de una máquina cargada como la valla, sufriría una descarga eléctrica. Esto es relevante si la distancia entre las superficies de la máquina y la valla es inferior a 2,5 m (aproximadamente la distancia máxima que una persona puede recorrer con los brazos extendidos). - Voltaje externo
Un cable con corriente roto (por ejemplo, de una herramienta eléctrica o una lámpara utilizada durante un trabajo de mantenimiento) podría tocar una parte metálica de la cerca. La cerca conduciría entonces un “voltaje externo” - Corrientes inducidas
Los campos eléctricos intensos cerca de una valla pueden inducir una corriente en la valla. No se trata de un problema frecuente, pero puede ocurrir si hay motores eléctricos muy grandes (por ejemplo, el motor de un vehículo ferroviario) cerca de la valla. Los calentadores grandes (instalados, por ejemplo, en un horno industrial) o los rayos que caen al suelo cerca del edificio también pueden generar campos intensos que pueden inducir una corriente en una valla metálica.
¿Por qué incluir paneles en el circuito de protección?
Una carga de tensión en una valla o una corriente inducida en ella no siempre será peligrosa. Depende mucho de las conexiones a tierra que haya.
Algunos fabricantes de maquinaria y algunas empresas operadoras decidirán incluir vallas de protección en el circuito de conexión equipotencial de protección de la maquinaria que rodea. La norma de protección ISO 14120:2015 recomienda considerar si las vallas de protección son “partes conductoras extrañas” de la maquinaria que deben conectarse al sistema de conductor de tierra de protección de la maquinaria (consulta la cláusula 5.13 de la norma ISO 14120 y la cláusula 3.1.28 de la norma IEC 60204-1:2018). La decisión debe tomarse durante la evaluación de riesgos por parte de un ingeniero eléctrico o electricista calificado que conozca las condiciones del lugar de instalación.
Incluir vallas de seguridad en el circuito de protección
Algunos simplemente interconectan los postes y paneles y luego conectan un extremo (o ambos) al circuito de protección de la máquina. Si bien esto generalmente funciona, las normas de seguridad eléctrica establecen que no se debe utilizar la propia cerca como conductor de conexión.
¿Por qué no basta simplemente interconectar postes y paneles?
Si se retira un solo panel de la valla o falla una conexión, el circuito de unión se interrumpe.

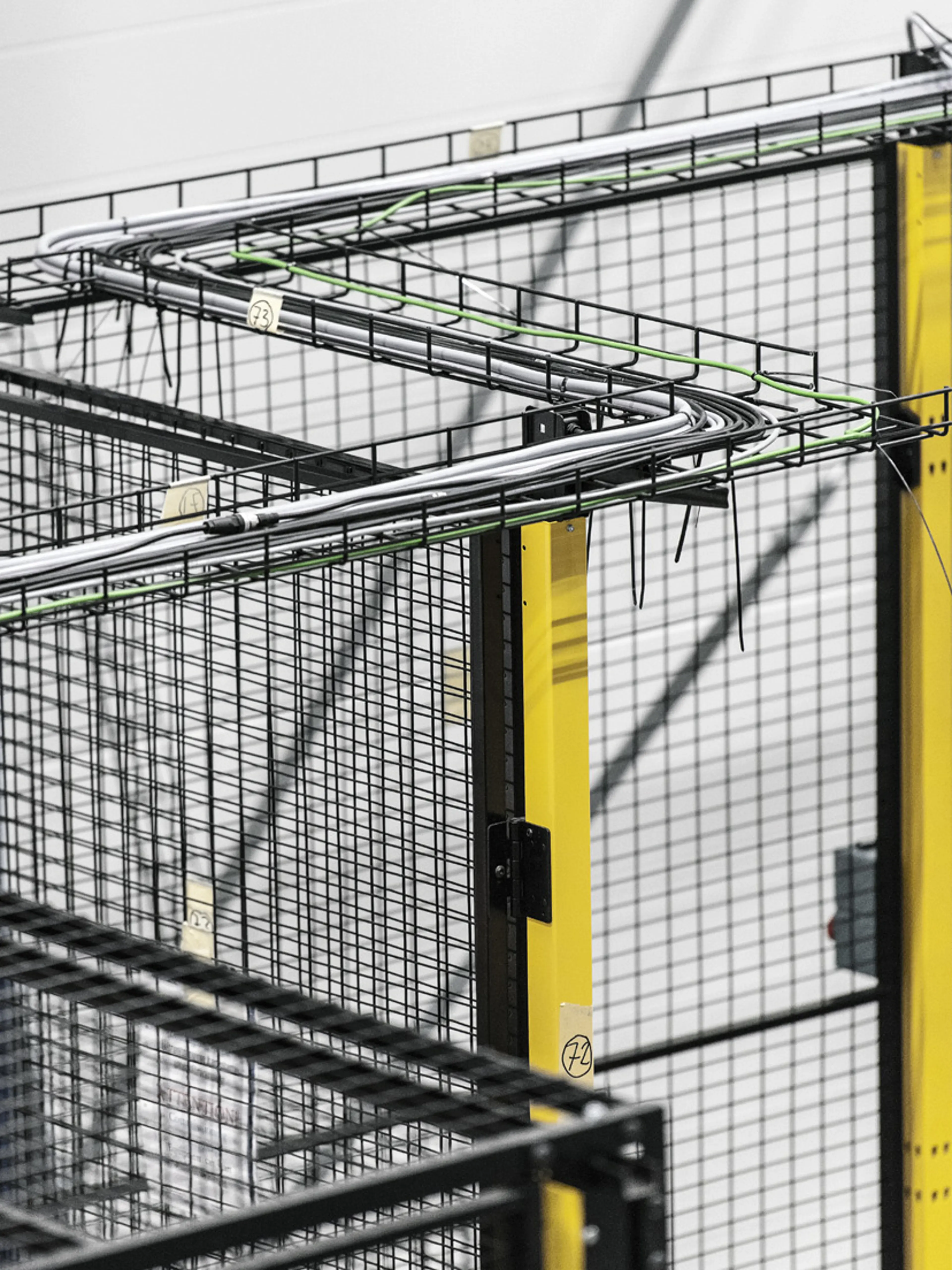

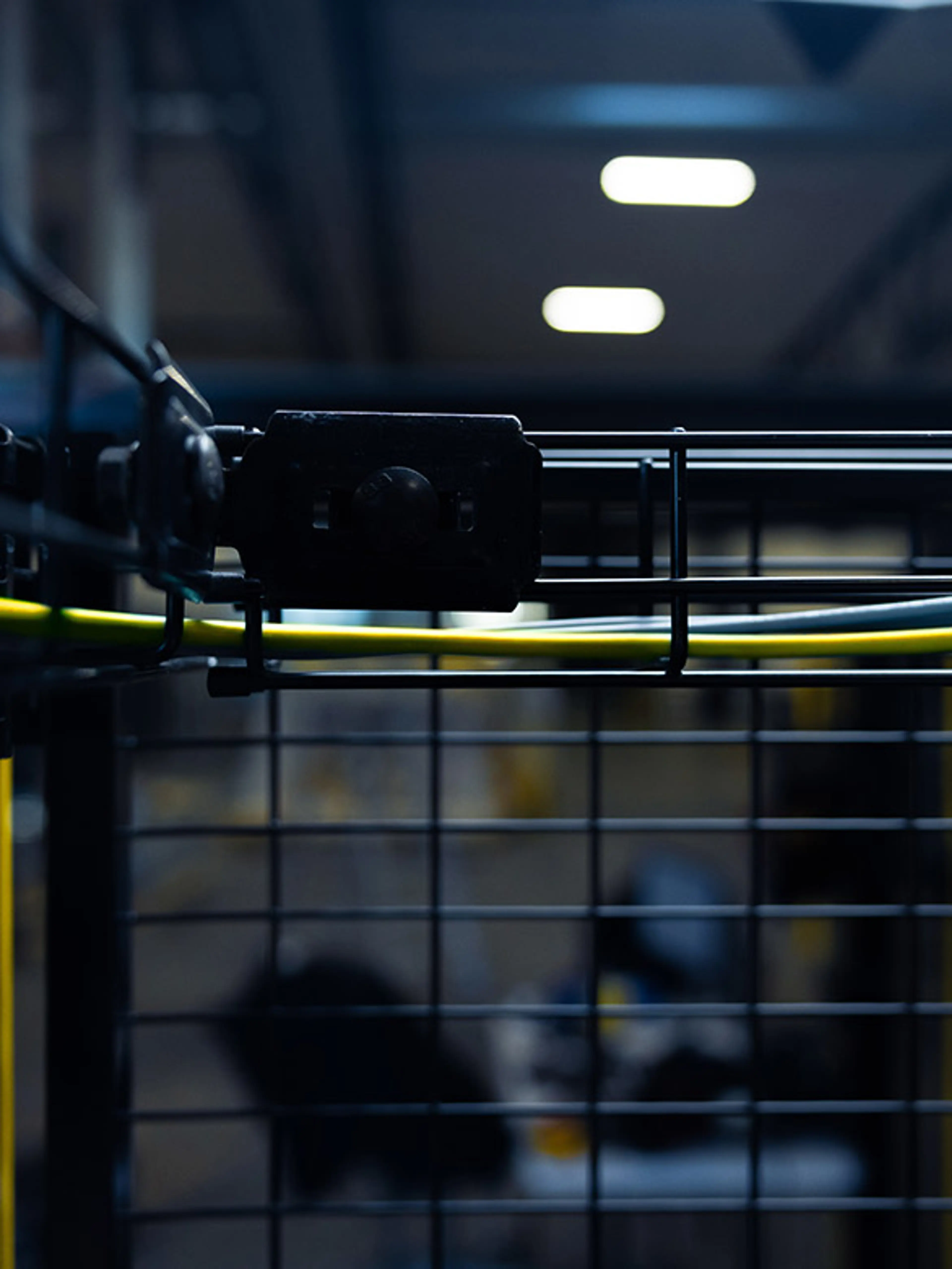

Es mejor tender un conductor de unión independiente a lo largo de toda la valla y conectar cada poste y panel a él. De este modo, todo el sistema seguirá funcionando incluso si se retiran o desconectan paneles individuales. Axelent ofrece opcionalmente conectores para postes y paneles que se pueden instalar sin necesidad de realizar ningún orificio. El conductor de unión se puede colocar en una bandeja para cables de Axelent fijada a la valla.
