Capítulo 3.4

Bloqueo de protección

Disponer de la cerradura de protección adecuada es esencial para lograr una seguridad óptima. Si la maquinaria necesita tiempo para detenerse después de abrir una protección, utilice cerraduras eléctricas o mecánicas hasta que cualquier movimiento se haya detenido.

Funciones de interbloqueo para puertas.

¿Es necesario acceder a la zona de peligro?

En este caso sí, porque hay que introducir y sacar palets.

Al recibir una orden de parada, ¿el sistema se detendrá instantáneamente?

Sí. El sistema se detiene instantáneamente. En este caso, los operadores pueden abrir la puerta durante el funcionamiento. Se debe instalar un interruptor sin bloqueo de seguridad, por ejemplo, un interruptor de seguridad sin contacto.

Al recibir una orden de parada, ¿el sistema se detendrá instantáneamente?

No. Aún necesita un tiempo para detenerse. En este caso, no debe ser posible abrir la puerta durante el funcionamiento. Prever un interruptor con bloqueo de seguridad.

¿Podría una persona permanecer dentro de la zona de peligro y ser pasada por alto por operadores externos?

En este caso sí. Se debe utilizar un interruptor de bloqueo de protección con desbloqueo antipánico. Esto permitirá que una persona abandone la zona de peligro en cualquier momento.

Determinar el nivel de rendimiento (PL) necesario para la función de seguridad.

El nivel de rendimiento requerido depende del nivel de riesgo. Por lo tanto, esto se decide durante la evaluación de riesgos.



Cómo afrontar los riesgos de encierro

Cuando las puertas y portones del vallado de protección que rodea un sistema de maquinaria se bloquean durante el funcionamiento, se produce un riesgo secundario que a veces se pasa por alto.

Alguien que esté trabajando dentro de la máquina, por ejemplo para solucionar un problema o realizar tareas de mantenimiento, puede quedar encerrado. Esto ya es bastante malo, pero imaginemos que un compañero que está fuera no se da cuenta y reinicia la máquina. Esto podría dar lugar a una situación muy peligrosa. Para permitir que el trabajador escape del área cercada lo más rápido posible, los interruptores de la puerta deben estar equipados con cerraduras de control de escape.

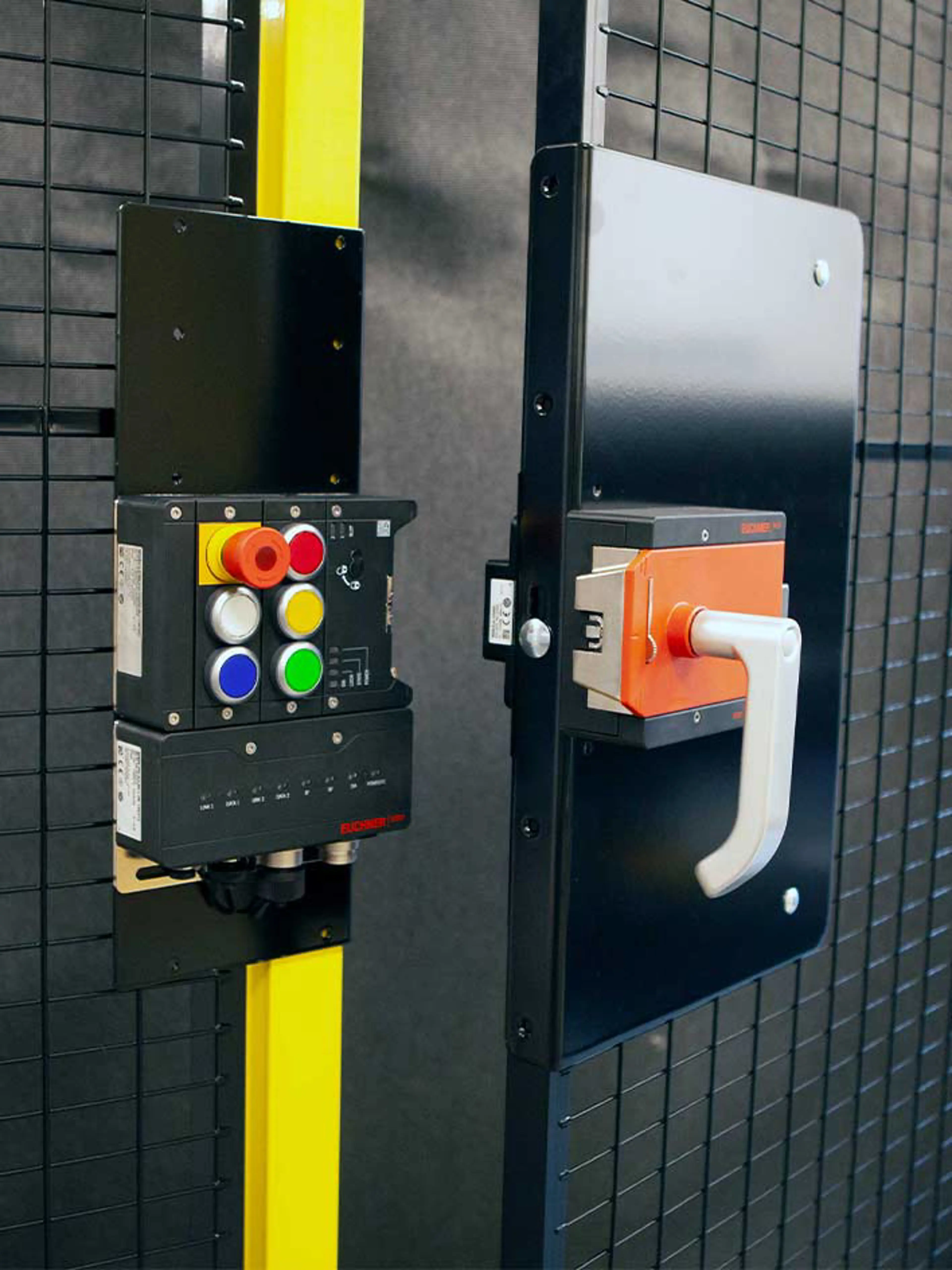

El mecanismo de desbloqueo antipánico  se activa pulsando un botón o presionando la manilla de la puerta en el interior de la misma. A continuación, se abre y la máquina se detiene inmediatamente. Por supuesto, no debe ser posible utilizar el mecanismo de desbloqueo antipánico desde fuera de la zona protegida, para evitar un uso indebido. Desde fuera se puede desbloquear una puerta restableciendo el circuito de seguridad o mediante un mecanismo de desbloqueo de emergencia.

La liberación de emergencia  se logra utilizando una herramienta especial para abrir a la fuerza el interruptor de bloqueo de protección. Por supuesto, esto también detendrá la máquina de inmediato. La liberación de emergencia es estándar en la mayoría de los interruptores de bloqueo de protección.

Dos robots funcionando dentro de un cerramiento de seguridad

¿Cuándo se deben instalar cerraduras de liberación de emergencia?

Se debe instalar un mecanismo de liberación de escape cuando se presenten varias o todas las siguientes condiciones:

  • Las puertas están equipadas con interruptores de bloqueo de protección.
  • The doors could close accidentally
  • La zona de peligro es lo suficientemente grande como para que una o más personas puedan permanecer dentro.
  • Las personas en la zona de peligro pueden estar ocultas a la vista, detrás de un gran armario de control, maquinaria, etc.

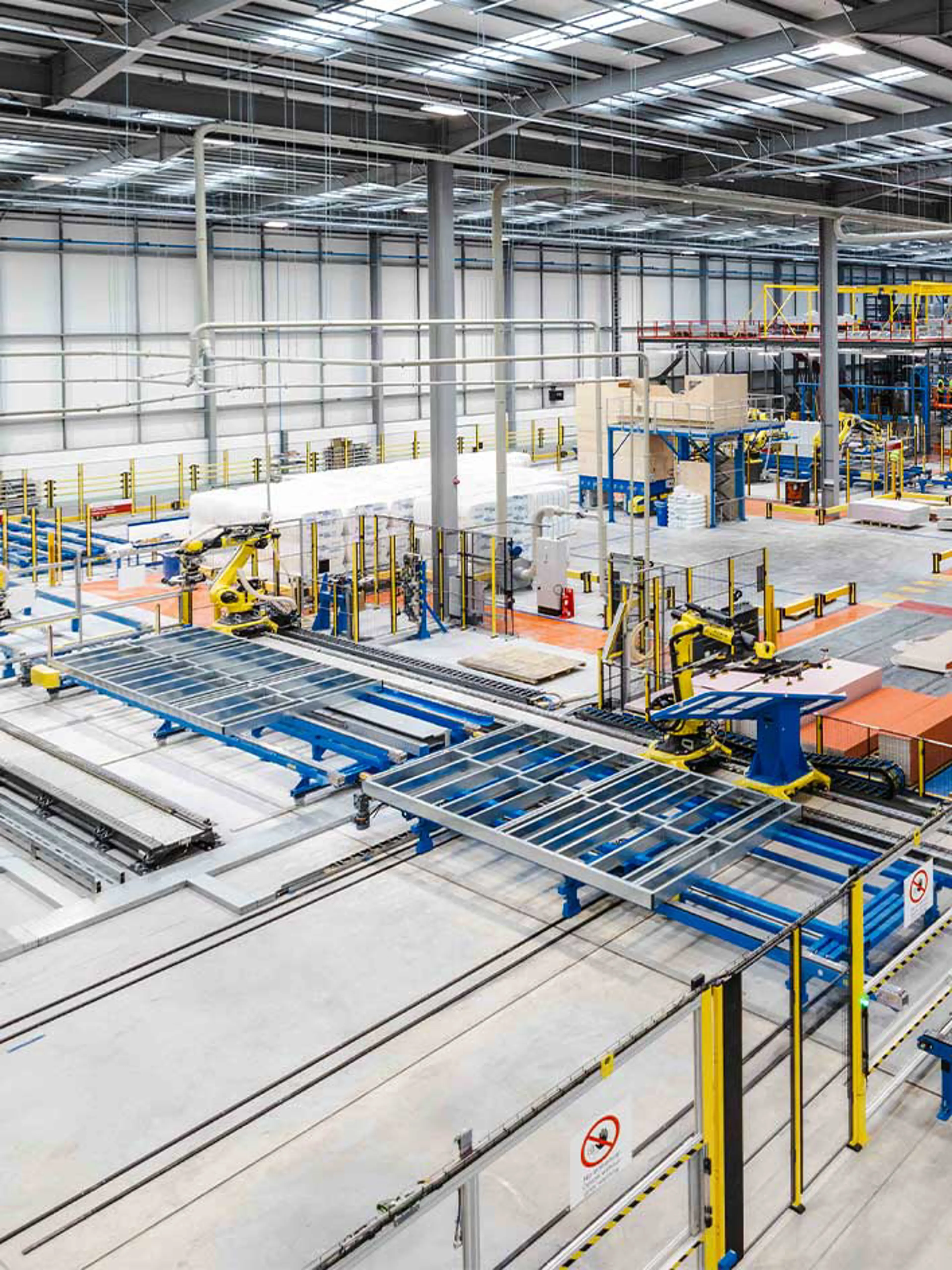

Cerramiento de seguridad en chapa
